閉式冷卻塔的主要作用是給循環冷卻水降溫的。它主要被應用在煉鋼、制氧、焦化等行業,雖然得到了各個行業的一致認可和好評,但是還存在著很多的缺點,1、設備的布置比較的分散;2、設備型號復雜多樣;3、設備性能參差不齊;4、缺乏統一的管理標準。
閉式冷卻塔的排熱才能是依照夏日熱的氣候來設計選型的,在其它時節,特別是冬季,排熱才能就或許過大了。閉式冷卻塔運轉時,即便環境溫度高于零度,閉式冷卻塔也或許將管內水降至零度,甚至結冰。塔是將管式換熱器(換熱盤管)放置于塔內,通過強制通風、噴淋水與循環水的熱交換確保降溫效果。
方形橫流式冷卻塔采用兩側進風,靠頂部的風機,使空氣經由塔兩側的填料,與熱水進行介質交換,濕熱空氣再排向塔外。運轉噪聲極低,采用清華大學專為冷卻塔而設計的FRP材質的機翼低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機,從而降低了冷卻塔的運轉噪聲。
工業冷卻塔屬于常見的制冷設備,其主要是指冷卻水與空氣直接進行接觸進行的冷熱交流的設備,它需要由冷卻塔風機、冷卻塔填料、播水系統、塔身、水盤等零部件構成。為了能夠更好地應用這款設備,需要對其進行保養維護。它是利用水和空氣的接觸,通過蒸發作用來散去工業上或制冷空調中產生的廢熱的一種設備。
涼水塔顯著的特點是:不需電力,風機自動旋轉,節電100%,節水80%。涼水塔是節能降耗的新產品,是循環水制冷行業的一次新的技術革命。涼水塔是電廠用來涼水用的構筑物,是電廠節約用水,循環用水的一種構筑物,在正常使用之前一定要對基礎打好,那么涼水塔怎樣正確的基礎施工呢?
通俗來說衡水開式冷卻塔的工作原理是通風的空氣從正確的角度吹向滴下來的水,空氣吹過水滴,蒸發一部分水,由于用于蒸發吸熱降低了水的溫度達到冷卻。冷卻效果要依賴于空氣的相對濕度以及壓力。 開式冷卻塔長期暴露在空氣中帶來最直接的影響就是水垢的沉積,畢竟開式冷卻塔的水質混有許多雜質,在開式冷卻塔運轉中,雜質會(huì )順著水循環往復。
天津閉式冷卻塔設備結束,應仔細根除管道、收水器,填料外表及集水池等處的雜物和塵垢,避免發生阻塞。閉式冷卻塔使用前,應先進行試工作。檢查風機、塔體是否設備平穩,布水器工作是否正常,噴頭布水是否均勻出水,電動機防潮辦法是否嚴密等。閉式冷卻塔的金屬構架應為優質剛材,且防腐處理技術到位,具有優良的承載才能和抗腐蝕才能。
洛陽方形玻璃鋼冷卻塔是指可將水冷卻的一種裝置。水在其與流過的空氣進行熱交換、質交換,致使水溫下降,防凍主張,在不一樣或許是長期的停機,要排空冷卻水;選用空氣壓縮將水排潔凈。主要應用于空調冷卻系統、冷凍系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷卻等領域,應用最多的為空調冷卻、冷凍、塑膠化工行業。
方形橫流式冷卻塔技術說明及結構特點
一、方形橫流式冷卻塔技術說明
1、方形橫流式冷卻塔,設備主要技術參數及數量詳見施工圖設備表。
2、冷卻塔范圍: 每臺冷卻塔應包括塔體、支撐框架、減震裝置、鋼制圍護、風機傳動系統、外置式導風筒、風機震動切斷開關,進風窗、進風口濺水擋板、收水器、填料、熱水布水系統、冷水集水盤和過濾器、檢修門、自動補水裝置、溢流和排污口、浸入式水盤電加熱器及配套底盤水溫及水位控制器。提供進、入水口的接口國標法蘭、預留塔與塔之間平衡連通管接口及潤滑脂的加注口。
3、投標商提供的產品必須取得CTI認證,并且在CTI網站上有認證公告,同時參與投標的型號必須在CTI認證資料上予以標明。
4、冷卻塔主要部件技術性能要求:
(1)原則: 配套冷卻塔應滿足空調系統長期運轉需要,嚴格滿足全天候連續運轉需要,并能在設計室外濕球溫度條件下滿足制冷機冷卻換熱之需要,以保證制冷系統在設計條件下的任何情形下能夠正常高效及可靠運轉。冷卻塔整塔使用壽命至少保證20年,長期浸泡在水中的關鍵材料包括散水填料、集水底盤和熱水盤及布水系統應保證長期運轉所必須的耐蝕性、耐用性。應提供相關證明材料證明在華東地區超過同類型冷卻塔的實際應用案例。
(2)電機: 風機電機應為全封閉、過流式(TEAO)、配雙層防水汽密封的三相鼠籠式冷卻塔專用電機,電機防護等級不低于IP55、絕緣等級F級、溫升等級B級。
(3)風機: 風機應為高性能鋁合金葉輪軸流風機,風機配有出口導風筒且必須為外置式導風筒,保證通風效率,頂部安裝有防護罩,防止異物進入塔內,應為低噪音風機。
(4)軸承: 風機和鋼質軸由帶有重型自動矯正的球式軸承支撐,帶有防潮密封和整體式環殼。所有軸承設計的10年壽命為40,000小時(平均壽命為280,000小時)。
(5)風機傳動裝置: 采用皮帶傳動,傳動皮帶不允許采用多條分體形式,應為單片多槽聯體皮帶,保證連續使用壽命不低于4萬小時,確保冷卻塔連續可靠的運轉。皮帶材料為內置加強材料的高強度氯丁橡膠聚酯材料,具備防老化、耐水蝕能力。

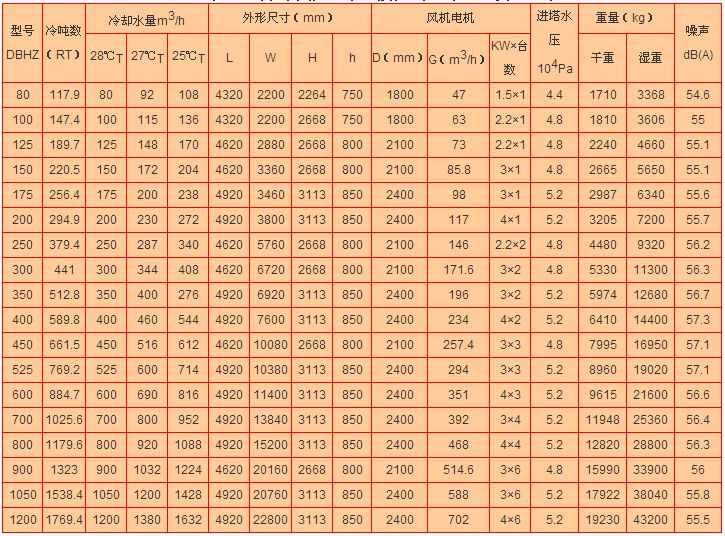

河北華盛節能設備有限公司方形橫流式冷卻塔技術參數:
二、方形橫流式冷卻塔結構特點
方形橫流式玻璃鋼冷卻塔,主要由PP填料(膠片)組成。水在塔內填料中,水自上而下,空氣自塔外水平流向塔內兩者流向呈垂直正交一種冷卻塔。
玻璃鋼方形橫流式冷卻塔結構特點:
1、面板:玻璃鋼材質,表面光潔美觀,耐腐蝕,防老化。
2、填料:為改性聚氯乙烯雙向點波片,熱力性能好,氣流阻力小,剛性好,耐熱100℃、耐寒、阻燃。采用高效熱交換填料,節省空間。
3、風機:葉片材質為合金鋁板。風機氣動力合理、風量大、效率高、噪聲低、耐腐蝕等特點。機翼型玻璃鋼高效風機,從而減小所配用的電機功率,超低噪聲型采用的電機功率更小,更節省電力。
4、電機和減速機:為外協設備。低噪聲電機,從而降低了冷卻塔的運轉噪聲。
5、布水槽:玻璃鋼材質,配水均勻,超低噪聲型有蓋板可蔽光,防雜物飛入,減少濺水聲。采用具有良好耐腐蝕性能的FRP材質,有良好的塔體鋼結構件在加工后采用鍍鋅處理,提高冷卻塔的耐腐蝕性能。
6、消聲罩:玻璃鋼材質,內粘空腔式阻燃型聚氯乙烯薄膜消聲材料。
7、百葉窗:玻璃鋼材質,可防水濺出,并可使進塔氣流均勻。
8、水箱:玻璃鋼材質,起集水作用,設有自動補充水設施,可閉路循環直接吸水。
9、骨架:為折邊型鋼組裝結構,剛性好,重量輕,運輸、安裝方便,熱鍍鋅防腐。
以上是河北華盛節能設備有限公司專業技術人員為您詳解的方形橫流式冷卻塔技術說明及結構特點,希望對您有所幫助,如果您有這方面的需求請聯系我們或來直接廠參觀訂購,總經理及全體員工熱忱歡迎您的到來!
