圓形逆流式玻璃鋼冷卻塔主要用途及技術參數

圓形逆流式玻璃鋼冷卻塔是一種廣泛應用的熱力設備，其作用是通過熱、質交換將高溫冷卻水的熱量散入大氣，從而降低冷卻水的溫度。此型號冷卻塔依靠科技進步，新技術，新材料，新工藝的引進以及結合北京設計院共同設計的圓形逆流式玻璃鋼冷卻塔；我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便，具有質量輕、耐腐蝕、美觀，占地小，制作精良等優點，普遍用于油田、化工、機械、塑料、冷凍機、造紙、電力、紡織印染業、醫院、酒店、賓館、學校等行業，深受廣大客戶的好評。

主要用途

1、DBNL3系列低噪聲型玻璃鋼冷卻塔——適用于水溫降3—8度的空調制冷機組等一般冷卻場合。

2、CDBNL3 系列超低噪聲型玻璃鋼冷卻塔——適用于對噪聲要求更嚴的賓館、醫院、公用建筑及距居民區較近的場合。

3、GBNL3 系列中高溫工業型玻璃鋼冷卻塔 ——適用于水溫降10-25度工業用水循環冷卻系統。

型號組成

    圓形逆流式玻璃鋼冷卻塔有三大系列：DBNL3、CDBNL3、GBNL3

D：低噪聲 CD：超低噪聲 G：工業型 B：玻璃鋼 L：冷卻塔

性能與選擇

 1、設計參數：

 1）標準工況：進水溫度t1=37℃，出水溫度t2=32℃，設計濕球溫度τ=28℃，即水溫度Δt=5℃，冷幅高t2-τ=5℃

 2）中溫工況：進水溫度t1=43℃，出水溫度t2=33℃，設計濕球溫度τ=28℃，即水溫度Δt=10℃冷幅高t2-τ=6℃

 3）高溫工況：進水溫度t1=60℃，出水溫度t2=35℃，設計濕球溫度τ=28℃，即水溫度Δt=25℃冷幅高t2-τ=8℃

2、選用時須知水量Q，進水溫度t1，出水溫度t2及設計濕球溫度τ，然后再根據熱力性能曲線確定型號。熱力性能曲線見附表1、2。對曲線表以外的工況，可以進行熱力計算，其填料的容積散質系數β×ν如下：

1.2倍名義流量時：β×ν=18600 1.0倍名義流量時：β×ν=17800 0.8倍名義流量時：β×ν=17000

3、運轉重量按下塔體存水一半深計算，如果按裝滿水計算應乘以1.5。

4、本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。本系列冷卻塔用于最冷月平均氣溫不低于-10℃的地區，氣溫過低處的用戶應提出預防凍結的要求，以便配置淋水導流環，不使水流到百葉上。冬季間斷運行過程中，可在水槽內加電熱管。

5、循環水渾濁度不大于50毫克/升，短期內不大于100毫克/升，不宜含油污和機械性雜質，必要時采取滅藻及水質穩定措施。

6、適用水溫不超過60℃，如超過可在訂貨時說明，本廠從選材上加以解決。如需阻燃型冷卻塔，請在訂貨時說明，本廠可以滿足要求

7、布水管按名義流量開孔，如實際流量與名義流量相差±15%以上，用戶訂貨時應予以說明。

8、進水管水壓大約為2-5米水柱，設計時不要壓力過高，否則會(huì )產生飄水現象。

9、電機、風機均配套供應，需本廠派員現場安裝或技術指導，另加收費用。

10、當用戶需要在冷卻塔下塔體直接吸水時，需安裝“自動給水管”、“急速給水管”“排污管”“溢流管”，訂貨時需特別提出。

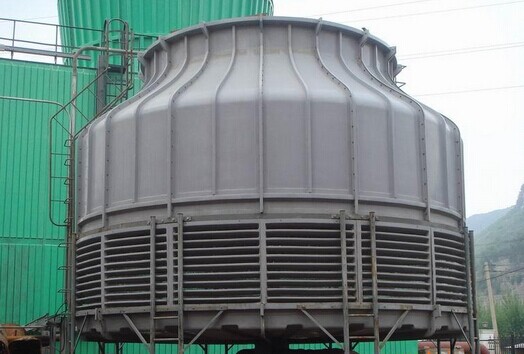

河北華盛節能設備有限公司圓形逆流式玻璃鋼冷卻塔成功案例圖：

1、標準設計工況：干球溫度31.5℃，濕球溫度28℃，大氣壓力99400Pa，進水溫度42℃，出水溫度32℃；

2、層疊式高效圓塔專用填料的選用，使該類冷卻塔達到結構緊湊，占地面積小、布置靈活方便的設計目的；

3、采用機翼型空腹結構大直徑、大面積、低轉速、低動壓玻璃鋼風機葉片，使用該類冷卻塔具有節能、低噪的顯著特點；

4、超低噪聲冷卻塔于進出風口及淋雨區設置高效降噪裝置，使同級別冷卻塔有效降噪達5dB(A)；

5、大量高強FRP結構件在該類冷卻塔上的應用使其具有防腐性能優良，使用壽命長的明顯優點；

6、小型冷卻塔采用旋轉式布水系統，結構簡單、布水均勻，進一步提高冷卻塔熱力性能，大型冷卻塔采用固定布水系統，進一步提高塔體的穩定性能；

7、旋轉式布水系統設置擋水板裝置，固定式布水系統設置收水器裝置，使冷卻塔的飄水損失降至0.01%以?xún)龋?/div>
