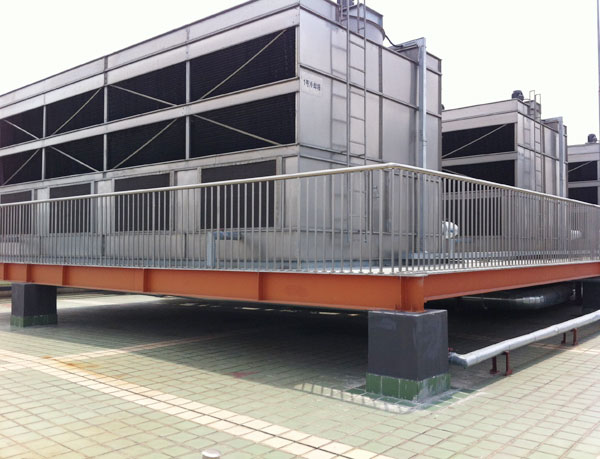

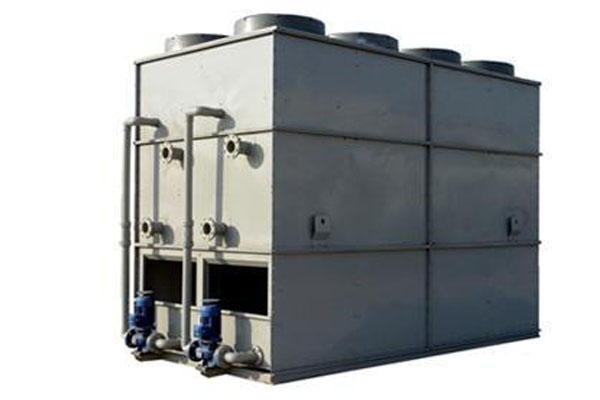

蒸發式冷凝器

蒸發式冷凝器以水合空氣為冷卻介質，與盤管內的高溫氣態冷卻進行熱交換，制冷劑由氣態冷凝成液態。冷凝器內部設水分配系統、冷凝盤管組、填料熱交換層、閉式冷卻塔、除水器等；外部設循環水泵、電子水垢儀、盤管側面頂部設軸流風機。在軸流風機作用下，冷凝室內部成負壓狀態。工作時，冷卻水經水分配系統，在強勁風力作用下均勻的完全覆蓋在盤管表面，高溫氣態制冷劑從盤管上部進入，被冷凝的液態制冷劑從盤管底部流出，在該過程中，高溫制冷劑與盤管外的水、空氣進行熱交換，再借助風勢，換熱效果顯著提高。冷卻水和空氣吸熱后溫度升高，部分冷卻水汽化形成水蒸氣，蒸發帶走大量熱量，由風機吸走排入大氣。熱空氣中的水份被除水器截留集水池中，沒有被氣化的高溫冷卻水流入填料熱交換層被流經的空氣帶走熱量使其冷卻，閉式冷卻塔、經充分冷卻后的冷卻水流回集水池中供循環泵重新送入水分配系統繼續循環工作，散失到大氣中的水份由集水池內的水浮球閥給予及時補充。
